SCADA系统在燃气管网中的应用

项目背景

       在天然气管输领域中，为了保证输气管道安全、可靠、平稳、高效、经济地运行，采用SCADA系统对管道全线的运行情况进行集中监视控制和生产运营管理。途径各站采用以计算机为核心的站控系统，完成站场内工艺过程的数据采集和监控任务，同时将工艺及设备运行状况和各种参数，通过通信系统传送至主调控中心，并接受调控中心下达的命令。

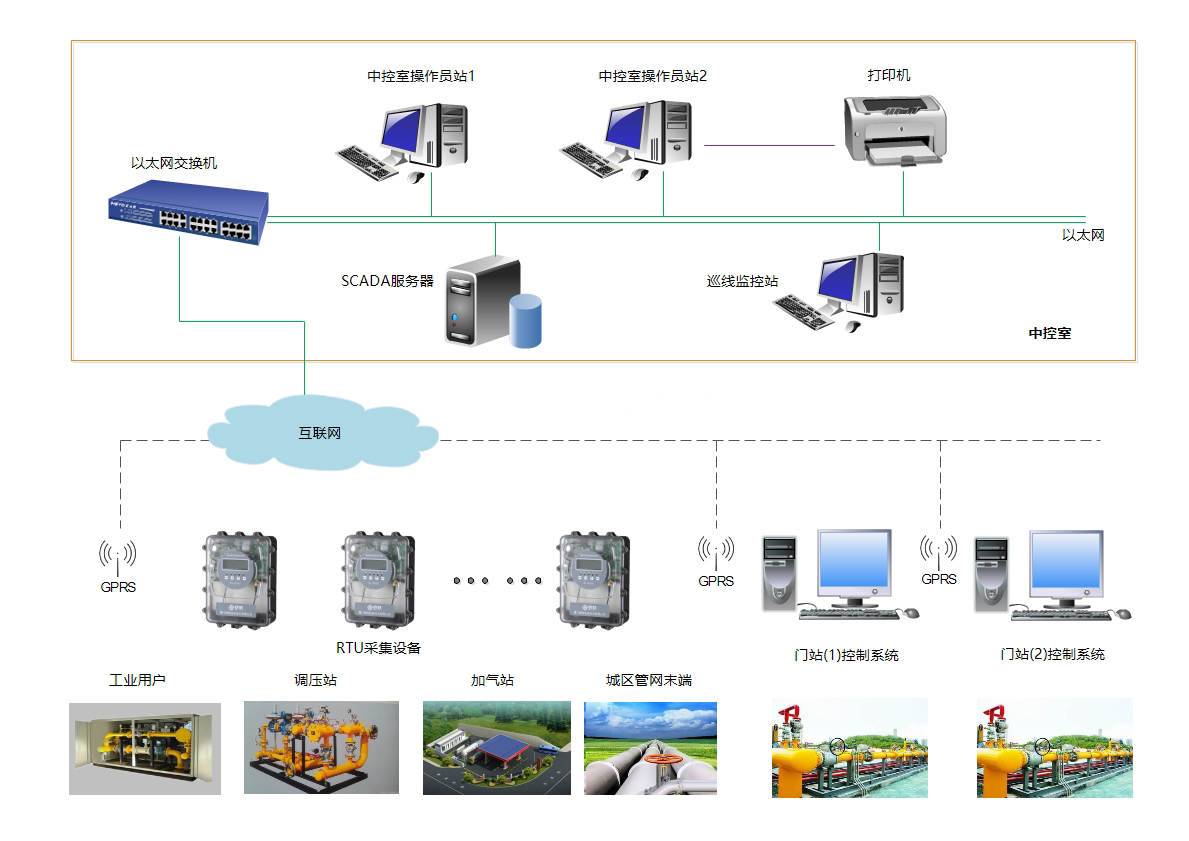

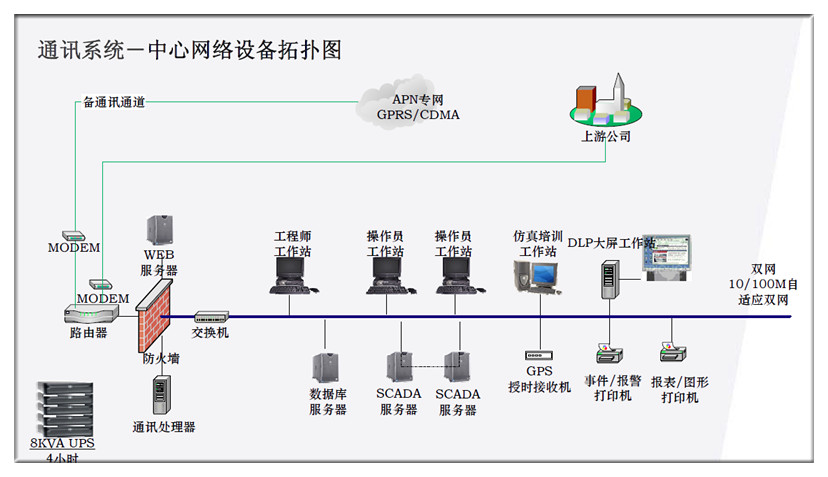

       SCADA系统由PLC、操作员工作站、打印机、交换机、路由器、不间断电源（UPS）等设备组成，主要完成站内工艺数据采集、监视、控制和流量计算等功能，并向调度中心传送实时数据，接受调度中心下达的任务。

SCADA系统功能特点：

       ♦  简单灵活的可视化操作界面

       ♦  系统软硬件产品均为自主研发，扩展性虚。可按照需求进行定制。

       ♦  B/S架构、网页访问、支持多用户浏览

       ♦  图形化显示，设备故障自动告警

       ♦  系统权限管理灵活，分级管理。

       ♦  系统功能采用模块化结构，可根据实际需求进行组合。结合GIS地理信息系统，实时显示区域燃气管网运行数据。

       ♦  支持海量数据的存储和处理，终端可无限量扩展。

       ♦  无人值守、自动运行、远程监控、自动校准。

城区管网末端采集系统

       工业用户、加气站、城区管网末端、调压站的燃气设备一般位于调压撬或调压房内，所需采集的数据相对较少，一般包括1 – 3路流量，一个进口或出口压力。

       工业用户、加气站、城区管网末端、调压站数据采集系统采用“燃气监控无线数据传输单元（RTU）”做为采集和传输设备，可采集燃气现场数据并通过GPRS无线网络传送至调度中心计算机。

硬件设备：

       福灿自供电微功耗远程测控是集成了模拟量、开关量、脉冲量信号采集、RS485通信仪表采集和2G/3G/4G无线数据通信于一体的高性能测控装置，可以直接接入标准4～20mA或0～5V的变送器信号、电平信号、干触点、脉冲信号等，是分布式系统实施无线测控的最佳手段。RTU支持独立的数据存储空间，容量高达16Mbits。选用该产品用户可享用一系列的附加优势，例如减少数据传输量，降低硬件成本，也减少了安装和维护的成本。这种RTU产品不仅仅只是一台RTU，它是各种工业应用的理想解决方案。

功能特点：

       ♦  可采集压力、温度、可燃气体浓度等模拟量数据。

       ♦  可采集阀门开关状态、燃气泄漏报警等数字量信息（通过DI口），并可对现场设备进行控制（通过DO口）。

       ♦  设备采用模块化设计，各输入、输出接口均可根据实际需要扩展。

       ♦  可采集目前市场中大部分厂家的气体流量积算仪和一体化气体流量计的数据。

       ♦  可同时接驳多台流量计。

       ♦  该设备基于微处理器技术开发，体积小，可靠性高，功耗低，结构紧凑，安装方便。

       ♦  设备具备通讯线路维护功能，可保证通讯链路最大程度稳定，如遇GPRS通讯中断，设备会自动尝试恢复。
